オイルフィルター

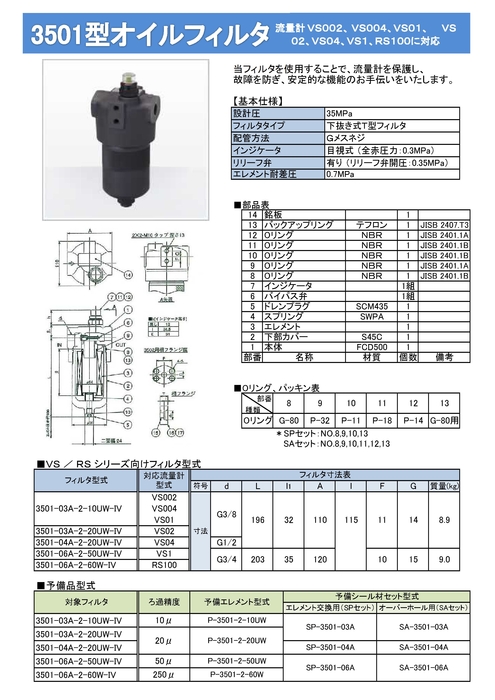

3501シリーズ(最大圧力35MPa)

3501シリーズ(35MPa用)
項目
標準仕様
オプション
 対応流体  一般作動油
 リン酸エステル系作動油
水グリコール系作動油
 最高使用圧力  35MPa  -
 インジケータ  目視式(0.3MPa)  電気接点式
 リリーフ弁  有り(0.35MPa)  -
 配管継手  Gネジ -

流量計機種別型式
流量計型式 フィルター型式 濾過精度 口径
VS002,004,01 3501-03A-2-20UW-IV 10μ G3/8
VS02 3501-03A-2-20UW-IV 20μ G3/8
VS04 3501-04A-2-20UW-IV 20μ G1/2
VS1 3501-06A-2-50UW-IV 50μ G3/4
RS100 3501-06A-2-60W-IW 約250μ G3/4

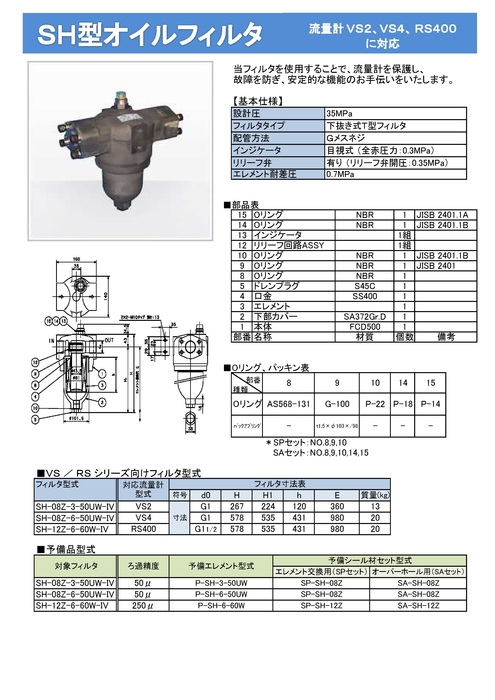

SHシリーズ(最大圧力35MPa)

SHシリーズ(35MPa用)
項目
標準仕様
オプション
 対応流体  一般作動油
 リン酸エステル系作動油
水グリコール系作動油
 最高使用圧力  35MPa  -
 インジケータ  目視式(0.3MPa)  電気接点式
 リリーフ弁  有り(0.35MPa)  -
 配管継手  Gネジ -

流量計機種別型式
流量計型式 フィルター型式 濾過精度 口径
VS2 SH-08Z-3-50UW-IV 50μ G1
VS4 SH-08Z-6-50UW-IV 50μ G1
RS400 SH-12Z-6-60UW-IV 約250μ G1・1/2



カタログダウンロード

(2017-02-15・107KB)

(2017-02-16・133KB)

取説ダウンロード

オイルフィルター取説

(2017-02-16 ・ 327KB)
