流量指示計
FC21/41 標準共通仕様
流量指示計 FC21/41
| 入力信号 |
O.C., パルス信号 (0.001～100kHz),アナログ
タービン用 CF入力, MAG入力
|
| 出力信号 | 4-20mA, 1-5VDC, 0-5VDC, 0-10VDC, ALARM |
| 計測演算 | 周期演算 |
| 供給電源 | AC85～264V, DC12,24V |
| センサー電源 | DC12V, DC24V(型式による） |
FC21シリーズ
多機能指示計 FC21シリーズ
| FC21 | 瞬時・積算流量指示計 |
| FC21L | リニアライズ機能付き瞬時流量指示計 |
| FC21R | 加減算付き瞬時・積算流量指示計 |
| FC21RG | 温圧補正演算付き瞬時流量指示計 |
| FC21SA | 特殊移動平均機能付き流量指示計 |
FC41シリーズ
コンパクト指示計 FC41シリーズ
| FC41-2 | 瞬時流量表示計 |
| FC41-3 | 積算流量表示計 |
| FC41-23 | 瞬時・積算流量表示計 |
| FC41-2L | リニアライズ機能付き瞬時流量指示計 |
| FC41-2R | 加減算機能付き瞬時流量指示計 |
FC110/810 標準共通仕様
流量指示計 110/810
| 入力信号 |
O.C., パルス信号 (0.01～10kHz)
|
| 出力信号 | 4-20mA, 1-5VDC, 0-5VDC, 0-10VDC, ALARM |
| 計測演算 | 周期演算 |
| 供給電源 | AC85～264V, DC12～24V |
| センサー電源 | DC12V, DC24V |

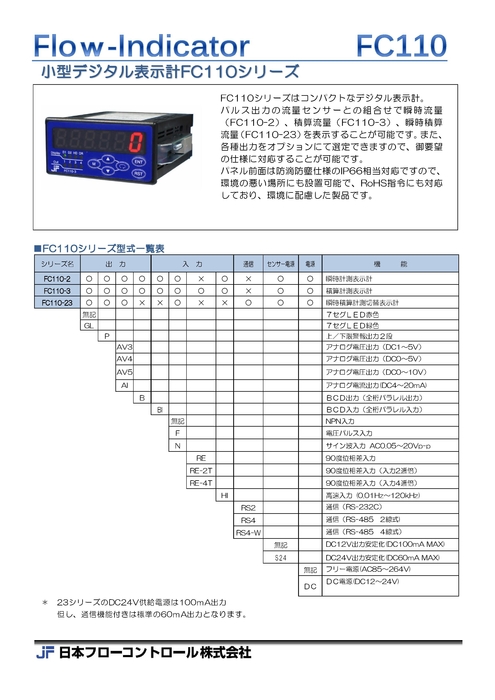

FC110
コンパクト指示計 FC110
| FC110-2 | 瞬時流量指示計 |
| FC110-２N | MAG入力用瞬時流量指示計 |
| FC110-3 | 積算流量指示計 |
| FC110-3M | MAG入力用積算流量指示計 |
| FC110-3RE | 加減算機能付き積算流量指示計 |

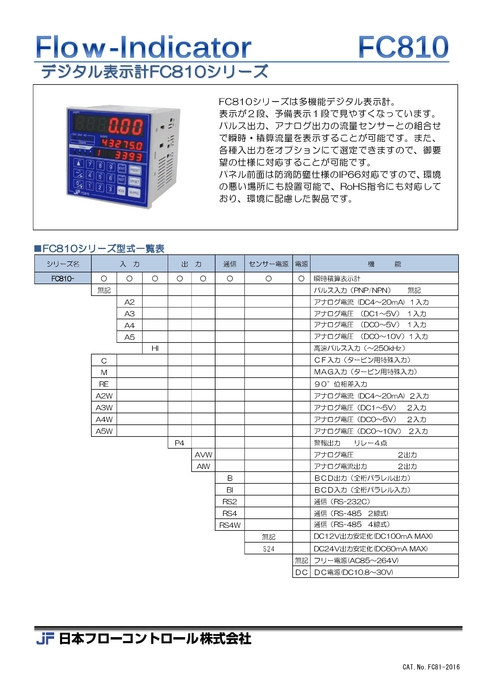

FC810
コンパクト指示計 FC41
| FC810 | 瞬時・積算流量表示計 |
| FC810-M | MAG入力用瞬時・積算流量表示計 |
| FC810-C | CF入力用瞬時・積算流量表示計 |
| FC810-RE | 加減算機能付き瞬時・積算流量指示計 |
| FC810-B | BCD出力付き |
FC55
瞬時流量指示計 FC55
| 入力信号 |
O.C., パルス信号 (0.01～10kHz)
|
| 出力信号 | 4-20mA, 1-5VDC, 0-5VDC, 0-10VDC, ALARM |
| 計測演算 | 周期演算 |
| 供給電源 | AC85～264V, DC12～24V |
| センサー電源 | DC12V, DC24V |
FC56
瞬時積算流量指示計 FC56
| 入力信号 |
O.C., パルス信号 (0.01～10kHz)
|
| 出力信号 | 4-20mA, 1-5VDC, 0-5VDC, 0-10VDC, ALARM |
| 計測演算 | 周期演算 |
| 供給電源 | AC85～264V, DC12～24V |
| センサー電源 | DC12V, DC24V |
FCR 標準共通仕様
FCR
瞬時流量変換機 FCR
| 入力信号 |
O.C., パルス信号 (0.01～10kHz)
|
| 出力信号 | 4-20mA, 1-5VDC, 0-5VDC, 0-10VDC, ALARM |
| 計測演算 | 周期演算 |
| 供給電源 | AC85～264V, DC12～24V |
| センサー電源 | DC12V, DC24V |
カタログダウンロード
資料・取扱説明書 ダウンロード
 |
|
(2017-11-14・380KB) |
 |
|
(2017-11-14・1176KB) |
 |
|
(2017-11-14・394KB) |
アプリケーション例
